Как демонтировать кондиционер своими руками с сохранением фреона и без сохранения фреона; пошаговая инструкция

Демонтаж монтаж сплит системы своими руками. Как демонтировать кондиционер своими руками с сохранением фреона и без сохранения фреона; пошаговая инструкция Среди ее продукции есть модели для повседневной носки, а так же и для особых событий.

Как демонтировать кондиционер своими руками с сохранением фреона и без сохранения фреона — пошаговая инструкция

Демонтаж кондиционера с сохранением фреона можно осуществить своими руками в связи с переездом, заменой старой технику на аналогичную, переносом кондиционера в другое место, ремонтом, капитальной перестройкой и перепланировкой помещения. В последнем случае демонтаж нужно производить при превращении помещения в склад.

Достаточно купить специальный инструмент и знать о существовании некоторых технических тонкостей. Тогда появляется вопрос о необходимости затраты времени и сил при возможности вызова специалистов, которые могут произвести работы в течение короткого времени.

Это возможно сделать, но имеются несколько первопричин, по которым демонтировать кондиционер с профессиональной помощью не нужно:

  • цена является самым важным аспектом. Средняя цена на демонтаж сплита равна 4 тысячам рублей. Это касается небольших квартирных моделей. При наличии солидных габаритов у модели, то цена возрастет на 10 тысяч рублей. Достаточно много для бюджета.
  • вероятность попадания на монтажников, которые работают непрофессионально и некачественно. Желание некоторыми людьми иметь собственный бизнес приводит к тому, что они нанимают людей, которые не разбираются в своем деле. Они нанимают людей, которые не умеют осуществлять монтаж и демонтаж кондиционерного оборудования. По этой причине повышается шанс некачественного выполнения процедуры.

Но нужно понимать, что не всегда ручное снятие сплита может окончиться успешно. Часто проблема заключается в полной утечке фреона, который является достаточно дорогим. Цена нового фреона – не меньше 1500 рублей. По этой причине во время кондиционерного снятия всю работу нужно производить незамедлительно.

1.1 С сохранением фреона

Демонтировать сплит систему можно тремя способами. Традиционный метод заключается в закрытии во время сплита крана на выходе со внешним блоком. Через пару минут происходит перекрытие второго крана и выключения сплита. Для отключения системы следует позвать на помощь.

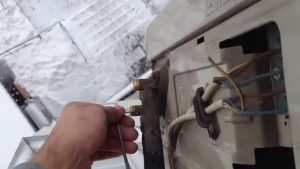

Как демонтировать кондиционер без потери фреона

Шаги выполнения работ:

  1. Открутить на краниках заглушки. Подсоединить измерительные системы в виде манометров. Следует быть аккуратным при этих процедурах во избежание получения ожога и использования перчаток.
  2. Запустить кондиционер на охлаждение. Настроить самый низкий температурный режим.
  3. Шестигранным ключом закрыть кран тонкой трубочки. По часовой стрелке закрутить гайку. Понизить давление на манометре.
  4. Спустя двадцать секунд закрыть кран с трубкой. Немедленно отсоединить кондиционер из сети.

Второй способ заключается в отсутствии манометров. Последовательность такая же, как и в предыдущем случае, только без пропуска первого пункта. На четвертом этапе подождать.

Третий метод следует использовать при отсутствии другого понимания. К примеру, при отрицательной температуре на улице или отсутствии возможности дождаться мастера. При таком способе закрыть несколько кранов. Фреонный остаток убрать и открутить гайки.

Сохранение фреона

Климатическую технику можно снять тремя методами:

С хладагентом и сохранением давления в холодильном контуре. Для проведения работы требуется манометрическая станция которая есть в наличии у наших мастеров. Метод подходит для исправной техники, не требующей дозаправки охлаждающей жидкости.

С хладагентом без контроля по давлению. Способ используют, если после демонтажа внутреннего блока планируется замена фреона.

Без сохранения фреона. Если оборудование полностью вышло из строя или планируются серьезные работы, охлаждающая жидкость выпускается в воздух. Это нерациональный метод, к нему прибегают редко.

1.2 Без его сохранения

Без фреона рабочего внешнего блока демонтировать кондиционер можно, но потом его придется выкинуть. Причиной будет служить поломка компрессорного вакуумного насоса.

Как производится спуск фреона

Снять рабочий кондиционер можно несколькими способами.

  1. Используется обыкновенная манометрическая станция. С ее помощью откачивается весь фреон.
  2. Использование специальной станции, подключенной к баллону с двумя вентилями. Такое устройство выкачивает жидкий и газообразный фреон.

Первый вариант считается более простым. Однако для этого необходимо запускать кондиционер. А делать это можно, только если на улице не слишком холодно.

Второй вариант сложнее, но использовать его практически в любых ситуациях, даже когда холодно, и включать кондиционер запрещается. Кроме того, данный способ обладает ещё одним преимуществом: из конденсатора будет полностью откачан фреон. Благодаря этому допускается транспортировать кондиционер с места на место.

станция для сбора фреона

Использование такой станции позволяет провести демонтаж зимой

Однако есть у такого способа и минусы. Главный из них – высокая стоимость аренды станции и баллона, которая сильно отличается от цены простого манометрического коллектора.

2 Когда снимать сплит-систему нет необходимости

В ряде случаев демонтаж сплит-системы выполнять не нужно, например, при проведении косметического ремонта. Для поклейки обоев полностью снимать кондиционер нет надобности — достаточно отстегнуть защелки, снять внутренний блок с монтажной пластины, открутить ее, приклеить обои, а затем вернуть технику на место.

Демонтаж с монтажной пластины

На заметку! Если в доме проводится ремонт, и будет выполняться оштукатуривание, выравнивание, облицовка или иные действия со стенами, не обязательно демонтировать оба блока — достаточно отсоединить только внутренний. Длины трассы должно хватить для последующего монтажа узла.

3 Общая информация

Самостоятельный демонтаж сплит системы

Процесс переноса кондиционера состоит из двух этапов:

Демонтаж (с сохранением хладагента). Снимается наружный и внутренний блок, демонтируется фреоновая трасса;

Установка в новом месте (с удлинением трассы, если это необходимо).

Всего два этапа, но в процессе переноса необходимо выполнить множество промежуточных работ. Сначала аппарат нужно демонтировать, сохранив при этом фреон. Если этого не сделать, кондиционер можно смело отправлять на металлолом.

Читайте также: Сколько меди и других металлов в кондиционере?

На новом месте нужно подготовить место под кондиционер. Определить оптимальное место установки, произвести штробление и сверление стен. Если окажется, что старая фреоновая трасса недостаточной длины, нужно удлинить трассу, припаяв дополнительные трубки.

Весь процесс переноса занимает немало времени. Но профессиональные мастера могут управиться и за считанные часы. Но вы должны понимать, что в этой ситуации главное — качество работ, а не скорость. На каждом этапе необходимо учитывать множество нюансов, чтобы на новом месте кондиционер работал исправно.

4 Нюансы переноса кондиционера

установка медных труб кондиционера

С демонтажем блоков и трассы справится даже начинающий мастер. А вот сделать это с сохранением фреона не так уж просто. Подробно об этом мы рассказывали в отдельной статье. Обязательно прочтите, чтобы узнать о нюансах проведения работ.

Еще один важный нюанс — удлинение фреоновой магистрали. Магистраль представляет собой медные трубки, по которым циркулирует холодильный агент (фреон). При первоначальном монтаже кондиционера проводятся измерения, мастер рассчитывает оптимальную длину трубок. На новом месте может оказаться, что длины труб недостаточно. В таком случае необходимо «удлинить» их, припаяв к концам дополнительные трубы.

Но зачастую случается так, что старую трассу просто оставляют в стене, даже не используя на новом месте. Перенос старых коммуникаций — неоправданно хлопотное дело. Да, оно позволяет сэкономить немного денег (и то не всегда), но при этом отнимает массу времени и сил. Ведь трасса прокладывается на напрямую, она изгибается в стене. И эти изгибы частенько приходится выравнивать, потому что форма штробы на новом месте все же отличается.

Словом, мы рекомендуем демонтировать только наружный и внутренний блок, сохранив при этом фреон, а затем соединить блоки с помощью новых коммуникаций. Сохранений старой магистрали и попытка использовать ее в другой квартире — во многом бессмысленное занятие.

А еще перед проведением работ лучше обратиться в сервисный центр и попросить специалиста провести диагностику вашего оборудования. Если кондиционеру много лет, важно проверить его работоспособность. Если аппарату осталось жить недолго, значит нет смысла переносить его. Лучше добавить денег и купить новый аппарат.

5 Возможные проблемы

Чтобы понять, как демонтировать кондиционер своими руками, нужно знать, с какими проблемами придется столкнуться. Заключаются они в следующем:

Демонтаж кондиционера

  • В процессе работы может произойти утечка хладагента. Начнется его улетучивание в атмосферу. Это приведет к необходимости внеочередной заправки агрегата. Лучше такого не допускать. Нужно провести демонтаж так, чтобы вещество осталось в системе.
  • Попадание в хладагент воды приведет к тому, что в испарителе жидкость замерзнет. Твердые кусочки льда приведут в негодность компрессор. Чтобы такого не произошло, нельзя работать в дождливое время.
  • Расположенный с внешней стороны стены наружный блок при демонтаже может упасть. Чтобы устранить риск такой неприятности, работу следует проводить с помощником.
  • Нельзя допускать повреждение элементов конструкции. Через трещину начнет улетучиваться фреон или внутрь попадет грязь. Поэтому в работе следует соблюдать аккуратность.
  • Следует проявлять осторожность при отключении от патрубков магистралей. На них припаяны сгоны с резьбой, которые можно сорвать.
  • При отключении проводов следует записать их расположение. Это пригодится при обратном монтаже.
  • Не обрезать коротко дренажную трубку, через которую выходит конденсат.

6 Меры предосторожности

Если кондиционер сломан и ремонту не подлежит, демонтировать его очень просто, так как нет необходимости в соблюдении мер предосторожности и сохранении фреона, а также целостности жизненно важных узлов. С рабочей техникой действовать нужно иначе. Нельзя допустить, чтобы в систему проникли не только пыль, но и воздух, в противном случае после установки и последующего запуска устройства на новом месте оно практически гарантированно будет повреждено. Также при демонтаже сплит-системы важно сохранить фреон, чтобы не потребовалось закачивать его заново, так как эта услуга обойдется недешево.

Совет! Во время демонтажа нужно внимательно работать с проводами. При их отключении рекомендуется сфотографировать соединения или сделать пометки. Неправильное их подключение может привести к выходу из строя техники.

Только в том случае, если владелец климатического оборудования уверен, что он сможет правильно выполнить вышеперечисленные условия, можно приступать к демонтажу кондиционера своими силами.

7 Подготовка к демонтажу

Главная сложность, с которой можно столкнуться при подготовке оборудования к демонтажу – необходимость манометрической станции. Стоит она очень дорого и покупать ее ради разовой работы нерационально, поэтому проще будет арендовать.

манометрическая станция для кондиционера

Для проведения работы, кроме станции, потребуется:

  • шестигранные и гаечные ключи;
  • набор отвёрток;
  • труборез;
  • обыкновенные слесарные тиски;
  • плоскогубцы.

8 Набор инструментов

Разборку, как и установку кондиционера настоятельно рекомендуется доверять профессиональным монтажникам. Это во многом гарантирует качественно проведенную процедуру монтажа, без появления неприятных последствий в обоих случаях. Но если средств на дорогостоящую услугу нет, при определенных умениях, навыках разборку возможно произвести самостоятельно.

Основной момент при демонтаже сплит-системы – аккуратное, последовательное соблюдение основных правил, которые позволят сохранить функционирование оборудования. Во многом здесь будут полезны специальные инструменты, которые помогут совершить разборку с наименьшими усилиями, более качественно. К ним относятся:

  • труборез
  • бокорез
  • строительный нож
  • отвертка крестовая
  • отвертка интегральная
  • шестигранные ключи торцевые
  • ключи рожковые
  • ключи разводные
  • дрель, шуруповерт
  • манометрический коллектор.

манометрический коллектор

Набор этих инструментов обязателен, потому что не многие стандартные монтажные приспособления могут пригодиться. Используя последние, вероятно нанести непоправимые повреждения системе, после чего ее придется менять.

9 Как отключить электрические цепи

Последним этапом перед демонтажем необходимо произвести отключение электрических цепей. Делать это можно только после удаления остатков хладагента. Найти место отключения очень просто – чаще всего оно находится на задней стороне наружного блока кондиционера.

подключение проводов в кондиционере

Если найти схему не получается, или она кажется слишком сложной, то стоит перед отключением зарисовать всю схему. Отсоединять следует только те проводники, которые идут от внутреннего модуля к внешнему блоку. Кроме того, может возникнуть необходимость демонтировать сетевую подводку. Сделать это довольно сложно, так как она находится внутри здания.

После того, как все отсоединено, можно приступить к демонтажу внешнего блока с кронштейнов. Если все делать согласно инструкции, то никаких проблем с последующей установкой на место и включением не возникнет.

10 Как работать манометрической станцией

Корпус станции представляет собой блок. На боковой его поверхности расположено два патрубка. От них идут две разных трубки.

  1. Та, которая тонкая, обеспечивает передачу жидкого хладагента от конденсатора к испарителю.
  2. Благодаря толстой трубке в блок конденсатора поступает газ-фреон.

На каждом штуцере имеется специальный клапан. Он нужен для того, чтобы перекрывать подачу фреона.

манометры на коллекторе

Заполнение конденсатора фреоном производится по стандартной системе.

  1. Защитные крышки патрубков и ниппелей демонтируются.
  2. Ниппель соединяется с коллектором.
  3. Кондиционер включается и настраивается режим максимального охлаждения.
  4. После этого следует выждать 4-5 минут и перекрывать клапан патрубка, который отвечает за подачу жидкого фреона. Данным действие прерывается подача хладагента в испаритель.
  5. Контроль давления выполняется с помощью манометра.

Для последнего этапа работы с манометрической станцией обязательно нужен помощник. Дело в том, что как только на индикаторе будет показатель -1 Мпа, необходимо сразу же перекрыть газовый штуцер. Если промедлить, то насос компрессора начнет работать на холостых оборотах, а это негативно скажется на работоспособности всего кондиционера в целом.

откачка фреона из кондиционера

11 Демонтаж пошагово

Необходимость снять кондиционер может возникнуть по нескольким причинам: при переезде в другое жилье, во время ремонта в квартире, для устранения поломки в самой технике и т.д. В зависимости от ситуации, может потребоваться полный или частичный демонтаж сплит-системы. Как снять со стены только внутренний блок, рассматривалось выше, а для полного демонтажа техники нужно придерживаться следующего алгоритма:

  • провести подготовительные работы;
  • спустить фреон;
  • отключить и демонтировать наружный блок;
  • отсоединить компрессор (при необходимости);
  • снять внутренний блок.

Все действия нужно выполнять с осторожностью и согласно инструкции, чтобы не нанести ущерб кондиционеру.

Наружный блок

11.1 Подготовительные работы

Подготовительные работы включают в себя сбор необходимых инструментов, среди которых понадобятся и профессиональные. Итак, у мастера должны быть:

  • комплект шлицевых и гаечных отверток;
  • набор торцевых ключей-шестигранников;
  • плоскогубцы;
  • манометрическая станция;
  • труборез и бокорез;
  • нож для строительных работ;
  • набор рожковых и разводных ключей;
  • шуруповерт;
  • дрель.

Важно! Если снятие внешнего блока проводится на значительной высоте, потребуется страховочное снаряжение.

11.2 Спуск фреона

Перед проведением работ по демонтажу кондиционера потребуется спустить фреон. Если планируется переустановка прибора в иное место, эту процедуру нужно выполнить так, чтобы собрать хладагент во внешнем блоке. Есть два способа решить эту задачу: первый — с помощью манометра, второй — посредством станции откачки и сбора хладагента, которая подсоединяется к баллону с двумя вентилями. Прибор, используемый в последнем случае, оснащен собственным манометром и компрессором, позволяющим откачать фреон в жидкой или газообразной форме.

Жидкость газ

Первый способ проще, но он используется только в том случае, если есть возможность запустить устройство. Тогда перемещение фреона в наружный блок выполняется с помощью собственного компрессора.

Второй метод сложнее, требует навыков, а аренда подобной станции стоит очень дорого. Его преимущество в том, что откачать фреон можно даже в зимнее время, когда запуск техники не допустим. Кроме того, наружный блок вакуумируется, а в конденсаторе не остается хладагента, что более безопасно при транспортировке устройства.

Манометр

Чтобы собрать фреон в наружном блоке кондиционера при помощи манометра, необходимо найти на нем два штуцера с тонкой и толстой трубками. Первая используется для передачи жидкого хладагента в испаритель из конденсатора. Вторая необходима, чтобы закачать в конденсатор фреон в газообразной форме. У каждого из штуцеров крышками закрыты головки перекрывающих клапанов, при этом газовый оснащен отводом с ниппелем. Далее для сбора хладагента в наружном блоке следует выполнить такие действия:

  • снять защитные крышки с ниппеля и штуцеров;
  • подключить манометр к ниппелю;
  • запустить сплит-систему на максимальное охлаждение;
  • через несколько минут перекрыть поступление хладагента в испаритель;
  • наблюдать за показаниями манометра.

При появлении на приборе значения «-1 МПа» необходимо перекрыть газовый штуцер шестигранником и сразу же отключить сплит-систему. Не следует позволять ей работать долго в холостом режиме, это может завершиться поломкой компрессора. Именно поэтому рекомендуется работать с помощником, а не самому — быстро добежать до сплит-системы, чтобы отключить ее, получится не у каждого.

На заметку! Значение «-1 МПа» сообщает, что хладагент собран в конденсаторе, а в остальных узлах образовался технический вакуум.

Почему обязательно нужно спускать фреон

Кондиционер является незаменимой техникой, способной быстро охладить помещение в жаркий день. Однако иногда возникают ситуации, когда его необходимо демонтировать. В определенных случаях сделать это очень легко. Например, когда техника полностью вышла из строя, и ремонтировать ее не собираются. При таких работах нет необходимости сохранять герметичность основных узлов кондиционера.

Если же кондиционер исправно работает, но его необходимо снять, то принцип действия отличается. Здесь главное сделать так, чтобы пыль и воздух не попали внутрь системы. Если это произойдет, то после монтажа и запуска устройства практически наверняка произойдет поломка компрессора. Главной причиной этого считается сложная конструкция вакуумного насоса.

схема работы сплит системы

Принцип работы сплит-системы

Связана она со свойствами фреона. Он очень текучий, на входе в систему очень холодный, а на выходе – очень горячий. Поэтому в устройстве кондиционеров не применяются обычные насосы или компрессоры. Дело в том, что их прокладки и уплотнители просто не выдержали бы постоянной эксплуатации в условиях постоянного перепада температур. Высокая герметичность вакуумного насоса достигается путем высокоточной подгонки поверхностей движущихся деталей и внутренних поверхностей камер. Это очень сложная и тонкая работа, так как даже самая маленькая царапина может послужить причиной выхода из строя компрессора. Сломать кондиционер может крупинка льда, которая образуется, если внутрь попадает воздух. В результате влага замерзает и может стать причиной поломки.

Чтобы избежать данных проблем, современные кондиционеры сразу же заполняют инертным газом, который удаляется перед тем, как система заполняется фреоном. Для этого используется вакуумный насос.

11.3 Снятие наружного блока

После спуска хладогента следует приступить к демонтажу блоков. Но перед этим необходимо отсоединить трубки, для чего можно воспользоваться одним из двух способов.

Первый метод — открутить гайки, которыми трубки прикручены к штуцерам. На их место надеваются специальные крышки. Так трубки останутся целыми, но при этой процедуре воздух с большой вероятностью окажется внутри компрессора.

Второй метод — отступить от штуцеров примерно 15 см трубки и обрезать бокорезами. Затем края необходимо загнуть и зажать тисками. При таком способе потребуется замена трассы, но сама процедура проходит быстро, а значит, воздух с пылью с меньшей вероятностью проникнут в компрессор. Аналогичным образом нужно обрезать и зажать трубку возле внутреннего блока для защиты испарителя.

Зачеканивание трубок

Далее от внешнего блока следует отключить сигнальный и силовой провода. После этого можно выкрутить удерживающий крепеж и снять агрегат с кронштейна.

11.4 Снятие компрессора

Иногда внешний блок снимают для ремонта компрессора. Тогда действия по демонтажу выглядят иначе — хладагент удаляется из системы полностью. Чтобы обойтись без потери фреона, его закачивают в баллон при помощи специальной станции, а летом его можно выпустить в атмосферу.

На заметку! При демонтаже компрессора зажимать трубки или закрывать крышками вентили необязательно, потому что после установки нового работоспособного компрессора наружный блок вакуумируют специальным насосом.

Работы по замене компрессора рекомендуется доверить специалистам, так как для их проведения необходимо иметь большое количество профессионального оборудования: вакуумный насос, манометр, газовую горелку. Если же пользователь желает выполнить эти действия самостоятельно, следует:

  • снять с внешнего блока защитный кожух;
  • с помощью газовой горелки отсоединить патрубки нагнетающей и всасывающей трубок;
  • отключить электрический кабель;
  • выкрутить и убрать крепеж, удерживающий вентилятор и конденсатор;
  • вынуть конденсатор;
  • убрать крепления и демонтировать компрессор.

Демонтаж кондиционера

Теперь можно снять шкив с компрессора или выполнить другие работы. Установка нового компрессора выполняется в обратном порядке.

11.5 Снятие внутреннего блока

Для демонтажа внутреннего блока потребуется:

  • вытащить согласно инструкции защитные заглушки, выкрутить крепеж, снять крышку корпуса;
  • отключить кабель питания, отсоединив его от клемм, вытащить из кондиционера;
  • удалить дренажную трубку и подставить емкость, чтобы слить оставшуюся жидкость;
  • обрезать, согнуть и зажать медные трубки, как на внешнем блоке;
  • отщелкнуть крепления и снять блок с монтажной пластины;
  • выкрутить винты, которыми пластина крепится к стене, и снять ее.

Снятие внутреннего блока

12 Особенности работы в зимнее время


В холодную погоду закачать хладагент в конденсатор практически невозможно: масло сильно густеет, и при попытке подключить кондиционер в данной ситуации, легко может возникнуть неисправность нагнетателя. Эта ситуация не страшна моделям кондиционеров, которые оснащены специальным зимним комплектом. Комплектация включает подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Если же у вас установлена модель без данной комплектации, то фреон можно перекачать посредством манометрической станции для сбора газа.

Подключение данной станции производится к клапану шредера, подобно манометрическому коллектору.

13 Последствия неправильного демонтажа

Приведём ряд вероятных последствий при некорректном демонтировании системы кондиционирования вручную:

  1. Потеря герметичности охладительного контура и утечка фреона. Устранение этой неприятной ситуации потребует значительных финансовых вложений.
  2. Засорение внутреннего контура системы пылью, проникновение внутрь влаги. Эти обстоятельства особенно воздействуют на функционирование компрессора, и на работу кондиционера в общем. Поэтому, нельзя выполнять снятие изделия в дождливую и снежную погоду.
  3. Падение тяжёлого внешнего блока с высоты. Даже если изделие упадёт с небольшой высоты, в большей части случаев это приведёт к его поломке и замене.
  4. Механическое повреждение поверхности внешнего модуля и других элементов, которое способно вызвать разгерметизацию контура. Даже малейшая трещина может вызвать утечку газа, и попадание внутрь пыли и влаги.

14 Несколько полезных советов

Приготовив необходимый инструмент, ознакомившись с инструкцией и просмотрев соответствующие видео в интернете, также следует узнать несколько важных тонкостей:

  • Как при полном демонтаже сплит-системы, так и при частичном переносе устройства не следует слишком беспокоиться за сохранность медных трубок. Их замена не будет стоить слишком больших средств и установка новых всегда лучше, чем ремонт старых.
  • Если тяжело понять, какой трубопровод жидкостный, а какой газовый, то необходимо обратить внимание на диаметр патрубков. Жидкостный трубопровод, он также отводящий, всегда тоньше чем газовый подводящий.

Примеры трубок на кондиционере

  • При транспортировке систему следует обкладывать любым уплотнителем, так как любой удар по корпусу может привести к потере фреона или выходу из строя устройства.

И самый главный совет – никогда не спешить, так как данные системы требуют точных и аккуратных движений, сила здесь поможет не всегда.

Как осуществить демонтаж сплит-системы своими руками: особенности и порядок выполнения работ

Алексей Дедюлин

Большая часть классических сплит-систем монтируются стандартным образом, когда внутренний модуль размещается внутри помещения, а внешний модуль, соответственно, снаружи помещения. Оба модуля связываются системой трубопроводов и электрической схемой.

Между тем, наряду с монтажом, в определённых ситуациях требуется демонтаж сплит системы силами самого владельца. Как решить такую задачу своими руками без ущерба для демонтируемой техники? Рассмотрим в нашем материале этот момент в подробностях.

Также остановимся на причинах демонтажа оборудования и подготовительных работах, которые необходимо выполнить перед заменой наружного и внутреннего блока отработавшей свое сплит системы.

Причины демонтажа бытовой сплит-системы

Казалось бы, очевидной и главной причиной вывода модулей кондиционера из эксплуатации является полное истечение заявленного срока работы этой техники.

Действительно, отработавший свой срок климатический прибор лучше всего заменить новым. И такая практика встречается среди владельцев отработавших кондиционеров довольно часто.

Демонтаж внешнего блока сплит системы

Между тем демонтировать сплит-систему приходится также, если выходит из строя основное технологическое оборудование, к примеру, холодильный компрессор. Рекомендуем детальнее ознакомится с методами диагностики компрессора и советами по ремонту.

Такое может случиться в любое время, независимо от установленных сроков эксплуатации. Во всяком случае, появляется необходимость демонтажа внешнего блока техники.

Не исключается съём блоков кондиционера и с целью переноса системы на другое место установки. К примеру, при смене владельцем прибора одного места жительства на другое.

Подобный вариант демонтажа пусть нечасто, но отмечается в быту. В любом случае, чтобы самостоятельно демонтировать кондиционер без порчи техники, нужно владеть определёнными знаниями.

Что нужно знать до начала работ?

Людям, поставившим перед собой задачу демонтировать сплит-систему своими руками, как минимум, необходимо знать устройство (схему) такой системы. Подробнее об устройстве внутреннего блока мы говорили здесь.

Кроме того, следует учитывать такой момент: рабочие узлы техники находятся под высоким давлением хладона – газа, представляющего опасность для здоровья.

Схема устройства бытовой сплит системы

Также предметом изучения должны стать электрические цепи устройства кондиционирования воздуха, тем более, если предполагается после завершения демонтажа вновь монтировать аппарат в другом месте.

Наконец, необходимы соответствующие технические навыки и умение владеть слесарным, электрическим и специальным инструментом холодильщика.

Производство работ, направленных на съем внутреннего и внешнего модулей, не завершается только лишь отключением этих модулей и удалением.

Манометрическая станция

После отключения и демонтажа каждый из модулей необходимо надёжно герметизировать по линиям контура фреона. Делается это с целью исключения попадания внутрь контура частиц грязи и пыли.

Облегчению демонтажных работ способствуют знания классики монтажа сплит-систем. Традиционно рабочие модули – внутренний и внешний – располагают как можно ближе один к другому, несмотря на тот факт, что два компонента разделяются стеной (несколькими стенами).

Длина контурной магистрали при классическом монтаже, как правило, не превышает двух метров. Это характерный показатель для бытовых систем.

Трубопроводы контура помещаются в изоляцию (каждый отдельно), группируются вместе с электрическим кабелем и через канал выстраивают рабочую линию, соединяющую два модуля.

Вентильный узел сплит системы

Трубка контура, имеющая меньший диаметр, – это линия нагнетания хладагента компрессором. Соответственно, трубка большего диаметра является линией всасывания хладагента.

Каждая из трубок подключается к внешнему блоку через системные вентили. Причём один из вентилей, как правило, всасывающей линии, обязательно оснащается сервисным портом.

Так называемый сервисный порт представляет собой обычный трубный отвод с резьбой, на которую накручивается штуцер заправочного шланга или штуцер шланга манометрической станции. Этот отвод (сервисный порт) пригодится в процессе демонтажа системы.

Подробный инструктаж по демонтажу

Итак, если всё вышеизложенное принято к сведению, можно приступать к работам, связанным с выводом кондиционера из работы и последующим удалением с его «рабочего места». Рассмотрим пошагово этот процесс для лучшего понимания и представления.

Шаг #1 — освобождение контура системы от хладагента

Категорически запрещается пытаться освобождать рабочий контур установки от фреона банальным методом – выбросом хладагента в окружающую среду.

Только «далёкий» от темы человек может воспользоваться методикой, когда достаточно освободить (частично открутить) любую гайку крепления контурных труб и таким способом выпустить фреон наружу.

Хладагент внутри сплит системы

Всё делается намного проще путём сбора фреона в конденсаторе кондиционера. Причём этот же фреон успешно используется на новом месте установки. То есть налицо не только простая процедура освобождения контура от хладагента, но также фактор экономии на заправке фреоном.

Поэтому для того, чтобы освободить систему, необходимо при работающем в режиме охлаждения кондиционере закрыть вентиль на линии нагнетания. Под вращение штока вентиля используется шестигранный ключ. Предварительно нужно снять (открутить) защитный латунный колпачок вентиля.

В таком режиме сплит-система будет работать до момента срабатывания защиты по низкому давлению. Однако рекомендуется воспользоваться манометрической станцией, чтобы иметь возможность контролировать давление в контуре. Манометрическую станцию включают на соответствующий сервисный порт.

Контроль манометрической станцией

После того как остаточное давление в контуре составит минимум возможного (0 Бар), нужно отключить кондиционер, если не сработает защита.

Выждать некоторое время и если давление в контуре поднимется, повторить процедуру. Так полностью удаляется хладагент из рабочего контура непосредственно в конденсатор аппарата.

На завершающем этапе:

  • закрыть вентиль на всасывающей линии;
  • снять манометрическую станцию;
  • отвернуть гайки крепления медных трубок.

Затем нужно герметизировать отводы на вентилях и герметизировать концы отсоединенных трубок.

Шаг #2 — отключение электрических цепей

Теперь, когда контур свободен от хладагента, логично выполнить работы по демонтажу электрических цепей. В принципе, каждый аппарат имеет схему электрических соединений, которая обычно находится на обратной стороне крышки блока вентилей наружного модуля.

Если же схема отсутствует или есть какие-то сомнения относительно подключения, рекомендуется зарисовать контактную разводку в процессе отключения.

Электрическая сеть сплит системы

Отключать электрические проводники наружного модуля следует только те, что приходят к модулю внешнему от внутреннего модуля. Также, скорее всего, придётся отключить сетевую подводку, учитывая, что в большинстве случае эта линия заводится внутрь зданий.

После отключения требуемых цепей можно приступать непосредственно к съему наружного модуля с металлических кронштейнов.

Шаг #3 — съем внутреннего и внешнего модулей

Очередность съема модулей – внутреннего и наружного – не критична. Однако рекомендуется прежде снимать всё-таки наружный блок.

Для выполнения операции съема полностью отключенного внешнего модуля нужно:

  • развинтить болтовые крепления на опорных кронштейнах;
  • обвязать модуль надежным транспортировочным канатом (если на высоте);
  • аккуратно сдвинуть с кронштейнов и опустить наземь;
  • демонтировать опорные кронштейны.

Далее переходят к модулю внутреннему. Здесь, прежде чем снять непосредственно внутренний блок, аккуратно освобождают от препятствий место перехода медных труб контура и электрических проводников.

По возможности электропроводку рекомендуется извлечь из перехода.

Демонтаж внутреннего модуля

Внутренний блок бытовой сплит-системы, как правило, закрепляется на монтажную панель, входящую в комплект установки. Причем крепление осуществляется методом подвеса без дополнительного крепежа.

Поэтому для съема блока достаточно приложить небольшое тяговое усилие «на себя» и затем немного поднять модуль кверху.

Снятый с монтажной панели блок остается прикрепленным к медным трубкам контура. Необходимо развинтить крепежные гайки и отключить трубки. Следует учесть, что эту работу приходится выполнять на весу.

Монтажная панель внутреннего блока

Возможно, потребуется подставка или помощь соседа, друга или знакомого. После отключения обязательно герметизировать места соединения трубопроводов.

Наконец, останется демонтировать со стены монтажную панель внутреннего модуля, извлечь из перехода в стене медные трубки и прочие аксессуары соединения. На этом демонтаж бытовой сплит-системы можно считать завершенным.

Но съем нужен далеко не всегда. Если речь идет о поломке или ремонте, то зачастую можно все устранить, не снимая блоки сплита. Так, если вы столкнулись с тем, что сплит-система течет в комнату, то снимать оборудование в такой ситуации не придется. Можно отыскать причину поломки и устранить ее своими руками.

Как правильно это сделать и какие процедуры желательно регулярно выполнять при обслуживании системы мы подробно рассмотрели в следующих статьях:

Выводы и полезное видео по теме

Видеоролик, где демонстрируется процедура демонтажа, станет дополнительной помощью для людей, стремящихся снять систему собственными руками.

Видео наглядно демонстрирует все тонкости исполнения работ:

Решение задачи съема (демонтажа) бытовой сплит-системы собственноручно – вполне реализуемый процесс. Главное – иметь представление относительно устройства подобного оборудования и о том, каким образом выполняется его монтаж. Очевидно, что демонтаж предстоит выполнить в обратном порядке.

Занимаетесь установкой, заменой, ремонтом и обслуживанием сплит-систем и неоднократно снимали оборудование и ставили его обратно? Поделитесь своими секретами демонтажа с новичками в этом деле — оставляйте рекомендации ниже под этой статьей.

Если вы впервые занялись съемом блоков сплит-системы и у вас возникли вопросы, которые мы не рассмотрели в этом материале, задавайте их нашим экспертам и другим посетителям сайта.


источники:

https://uteplimvse.ru/interesnye-stati/kak-demontirovat-kondicioner-svoimi-rukami-s-soxraneniem-freona-i-bez-soxraneniya-freona-poshagovaya-instrukciya.html

https://sovet-ingenera.com/tech/klimat/demontazh-split-sistemy.html
